  手板加工工藝流程是什么？手板是產品量產前的實物原型，用于驗證外觀造型、結構裝配與整機功能，廣泛應用于醫療、機器人、新能源、消費電子等行業。無論 CNC、3D 打印還是真空復模工藝，整套加工都遵循標準化流程，整體分為前期圖紙?jiān)u審、成型加工、精細后處理、組裝檢測、成品交付五大核心環節，每一步直接決定手板精度與展示效果。

一、前期圖紙審核與工藝方案規劃

項目啟動后，技術人員接收客戶 STEP、IGS、STL 三維圖紙，開展全面 DFM 工藝評審，排查圖紙破面、壁厚過薄、結構干涉、倒扣難脫模等設計問題，并給出優化建議。同時結合手板用途、制作數量、精度要求匹配加工工藝：單件功能測試件選用 CNC；快速外觀樣機采用 SLA3D 打??；10-50 件小批量樣機選用真空硅膠復模。確認塑膠、鋁合金、醫用樹脂等原材料規格，核算交期與報價，客戶確認后鎖定全套加工方案，同步留存圖紙檔案用于后續追溯。

二、原型成型加工，分三大主流工藝

三、精細化后處理，提升外觀質感

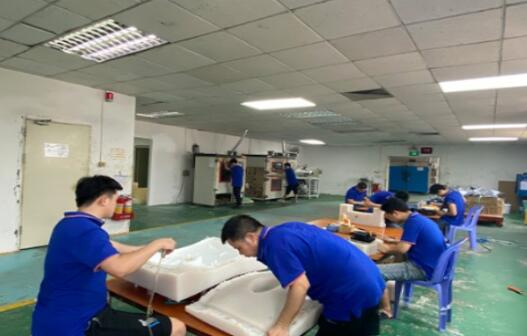

剛成型的手板存在刀紋、打印層紋、飛邊縫隙，必須完成全套后處理工序。首先逐級打磨，從粗砂紙到細拋光，填補拼接縫隙；其次按需做表面工藝，塑膠件啞光 / 亮光噴漆、橡膠漆噴涂，鋁合金件噴砂、陽極氧化、拉絲，透明件拋光至高透鏡面；還可完成絲印、鐳雕 logo、透光處理等定制工藝，全程嚴控涂層厚度，避免影響裝配間隙。

四、整機裝配與精密質檢

后處理完成后，按 BOM 清單組裝螺絲、卡扣、內部元器件，測試關節活動、整機裝配松緊度，排查干涉、卡頓問題。質檢環節分層把控，普通零件用卡尺、千分尺檢測尺寸，精密醫療、機器人配件使用三坐標測量儀全尺寸校驗；外觀人工篩查劃痕、色差、氣泡缺陷，所有檢測數據記錄存檔，不合格產品退回返工修整，直至完全符合圖紙標準。

五、成品防護打包交付

檢驗合格的手板清理除塵，小件包裹氣泡膜，大型殼體定制木架防震包裝，同步交付檢測報告、配套配件。針對研發迭代需求，廠家可提供改款二次加工服務，縮短新品迭代周期。整套流程環環相扣，工藝選擇、打磨精度、尺寸檢測都會直接影響研發驗證效果。
