微信咨詢
全國客服：0755-2904 1235
微信咨詢
全國客服：0755-2904 1235
2026-05-28
硅膠復(fù)模手板制作流程是什么？膠復(fù)模又稱真空復(fù)模，是研發(fā)小批量樣機(jī)的主流工藝，依托柔性硅膠模具，在真空環(huán)境下澆注 PU 樹脂批量復(fù)刻產(chǎn)品，無需投入昂貴鋼模，適合 10 至 50 臺樣機(jī)制作，廣泛應(yīng)用于醫(yī)療設(shè)備、智能機(jī)器人、新能源殼體、消費(fèi)電子送樣展示。整套工藝標(biāo)準(zhǔn)化分為原型制作、硅膠制模、開模修腔、真空澆注、固化脫模、精細(xì)后處理、檢測交付七大核心工序，每一步直接決定成品外觀、尺寸精度與裝配效果。
復(fù)模成品的細(xì)節(jié)完全復(fù)刻母模，母模品質(zhì)是整套工藝的基礎(chǔ)。技術(shù)人員先對客戶 3D 圖紙做 DFM 評審，優(yōu)化壁厚、倒扣、密封結(jié)構(gòu)；再根據(jù)精度需求選擇加工方式：高精度功能樣機(jī)采用五軸 CNC 加工，曲面復(fù)雜外觀件選用 SLA 光固化 3D 打印成型。
原型成型后開展精細(xì)化處理，逐級打磨消除刀紋、打印層紋，填補(bǔ)拼接縫隙，透明件拋光至鏡面標(biāo)準(zhǔn)；隨后噴涂專用隔離脫模劑，搭建亞克力?？颍潭ㄔ筒㈩A(yù)留澆注口與排氣槽，防止后續(xù)灌膠出現(xiàn)缺料、氣泡缺陷。

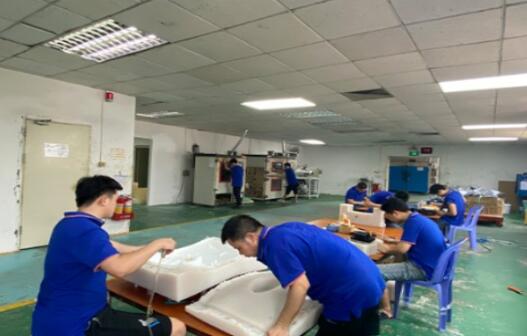

真
空復(fù)模設(shè)備
根據(jù)產(chǎn)品軟硬需求選用工業(yè)復(fù)模硅膠，按配比混合基膠與固化劑，充分?jǐn)嚢韬笏腿胝婵諜C(jī)脫泡，消除攪拌產(chǎn)生的微小氣泡，避免模具內(nèi)部出現(xiàn)凹坑瑕疵。將脫泡后的硅膠緩慢注入模框，完全包裹原型，二次真空脫泡填滿細(xì)微紋路、內(nèi)腔死角。
小型模具常溫靜置 8 至 16 小時固化，大件模具送入 40℃恒溫烤箱加速固化，全程禁止挪動模框，防止原型偏移造成型腔變形，一套硅膠模具可穩(wěn)定生產(chǎn) 20 至 30 件樣品。
硅膠完全固化后拆除外圍?？颍仡A(yù)先標(biāo)記的鋸齒形分模線切割模具，鋸齒切口便于后續(xù)合模精準(zhǔn)對位，切割位置避開產(chǎn)品外觀面。緩慢分離兩半硅膠模，完整取出母模原型，清理型腔內(nèi)部硅膠碎屑、粉塵。
細(xì)致修整分型面、澆口位置，疏通排氣通道，排氣槽深度控制 0.1~0.2mm，保證樹脂填充時空氣順暢排出，同時修補(bǔ)型腔氣孔、破損位置，完成硅膠模具預(yù)處理。
依據(jù)產(chǎn)品測試需求選用對應(yīng)物性 PU 樹脂，可仿真 ABS、PC、軟膠、透明材質(zhì)，混合樹脂 AB 組分后再次真空脫泡。將合模固定后的硅膠模具放入真空澆注機(jī)，密閉抽真空后注入樹脂，負(fù)壓環(huán)境杜絕內(nèi)部氣泡，保障成品密實無針孔缺陷。
澆注完成后轉(zhuǎn)移模具至恒溫烘箱，60~80℃烘烤 2 至 3 小時，讓樹脂充分反應(yīng)固化，大件殼體延長固化時間，避免成品出現(xiàn)發(fā)軟、收縮變形問題。
復(fù)模成品殼體
樹脂完全硬化后拆開硅膠模具，小心取出成型件，裁剪多余澆口料柄，用細(xì)砂紙、銼刀打磨分型線、邊角細(xì)微披鋒。薄壁卡扣、透明外觀件輕修處理，避免打磨過度造成缺料、發(fā)白；輕微縮水、缺料缺陷及時補(bǔ)膠修補(bǔ)，統(tǒng)一清洗除塵后流轉(zhuǎn)后處理工序。
粗修完成后按需定制表面效果：啞光 / 亮光噴漆、橡膠軟漆、絲印 LOGO、鐳雕標(biāo)識，透明件二次拋光提升透光質(zhì)感；醫(yī)療類復(fù)模件選用耐酒精無析出涂層。完工后使用卡尺、二次元檢測儀校驗關(guān)鍵裝配尺寸，管控 0.2%~0.5% 正常收縮偏差，人工篩查劃痕、色差、氣泡等外觀不良，不合格品返工修整。
檢驗合格后按裝配圖紙組裝整機(jī)，測試卡扣開合、整機(jī)裝配間隙，排查干涉、卡頓問題。成品使用氣泡膜獨(dú)立包裹，大件定制防震木架封裝，同步交付尺寸檢測報告、備用配件，支持后期改版二次復(fù)模迭代。
0755-2904 1235
